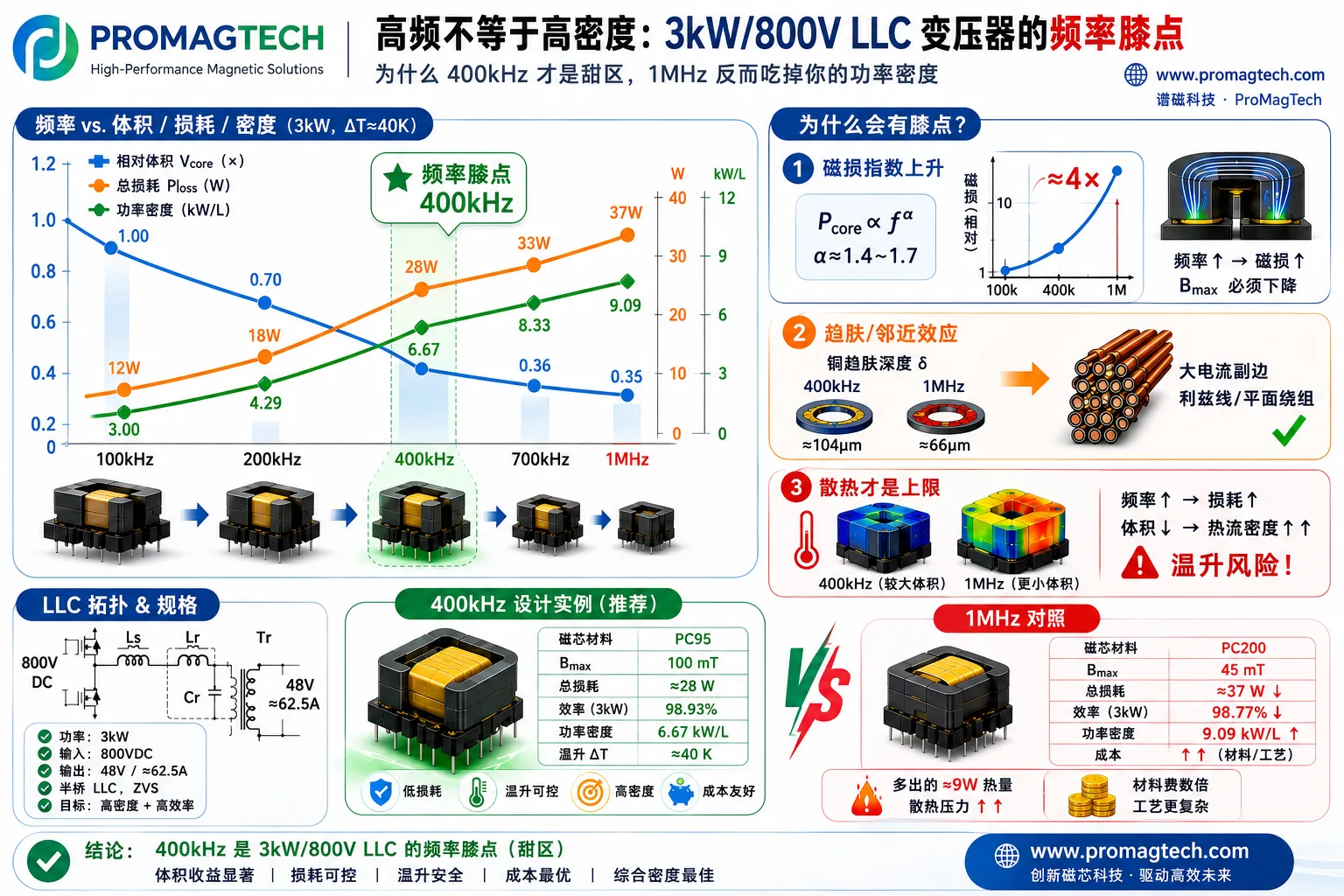

1. 什么是频率膝点
频率膝点可以理解为：继续提高频率带来的体积收益，开始被损耗、温升和制造难度抵消的转折点。在这份案例中，工程平衡点更接近 400kHz，而不是盲目追求 1MHz。
该资料对应 3kW LLC 变压器应用背景，输入侧为 800V 电池系统，输出侧为 400V 母线。实际项目仍需结合拓扑、散热方式、绕组结构、磁芯材料和样品测试记录确认。
2. 为什么 1MHz 不一定带来更高密度
磁芯损耗快速上升
资料中指出磁芯损耗与频率近似满足指数关系，alpha 约为 1.4 到 1.7。降低 Bmax 不能完全抵消频率提高带来的损耗。
资料中指出磁芯损耗与频率近似满足指数关系，alpha 约为 1.4 到 1.7。降低 Bmax 不能完全抵消频率提高带来的损耗。
绕组交流损耗上升
集肤效应和邻近效应在高频下更突出，尤其是次级大电流和紧凑窗口结构会推高铜损。
集肤效应和邻近效应在高频下更突出，尤其是次级大电流和紧凑窗口结构会推高铜损。
散热路径成为限制
器件体积变小后，每单位体积需要带走更多热量，热阻和热点温度会变成关键约束。
器件体积变小后，每单位体积需要带走更多热量，热阻和热点温度会变成关键约束。
材料与制程成本增加
高频磁材、利兹线或平面绕组结构，以及更严格的制程控制，都会提高工程落地成本。
高频磁材、利兹线或平面绕组结构，以及更严格的制程控制，都会提高工程落地成本。
3. 400kHz 与 1MHz 案例比较
400kHz 推荐示例
PC95 材料，Bmax 约 100mT，总损耗约 28W，效率约 98.93%，功率密度约 6.67kW/L，温升约 40K。
PC95 材料，Bmax 约 100mT，总损耗约 28W，效率约 98.93%，功率密度约 6.67kW/L，温升约 40K。
1MHz 高风险示例
PC200 材料，Bmax 约 45mT，总损耗约 37W，效率约 98.77%，功率密度约 9.09kW/L，额外增加约 9W 热量。
PC200 材料，Bmax 约 45mT，总损耗约 37W，效率约 98.77%，功率密度约 9.09kW/L，额外增加约 9W 热量。
如果只看体积，1MHz 方案看起来更有吸引力；但把热密度、成本、次级交流损耗和验证风险一起纳入，400kHz 往往是更稳健的设计窗口。
4. 工程边界
这份资料不是说所有 LLC 变压器都应该固定采用 400kHz。正确频率取决于功率等级、输入输出电压、谐振腔设计、半导体器件、磁芯材料、绕组形式、冷却方式、绝缘要求和生产工艺。真正有价值的动作，是在项目早期先找到系统级频率膝点，再决定是否继续提高频率。
