1. OBC PFC 电感角色边界
OBC 负责交流充电路径，典型功率包括 6.6kW、11kW 和 22kW。PFC 电感的难点不是简单判断电流大小，而是在给定开关频率和直流偏置下，用尽可能小的体积控制损耗、温升和负载下电感保持率。
2. 拓扑对比

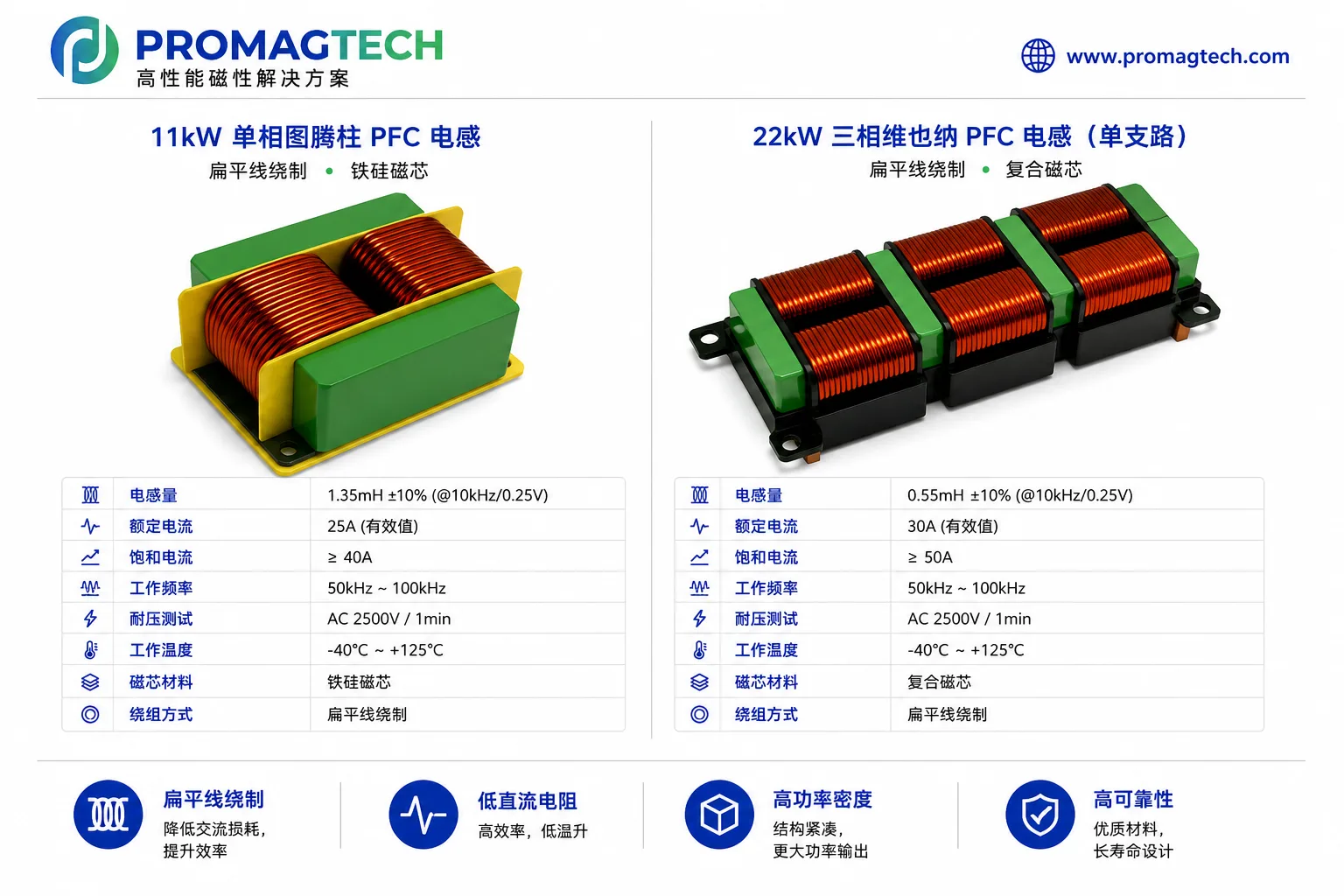

11kW 单相图腾柱 PFC
扁平线绕制，铁硅磁芯，1.35mH ±10%，25A 有效值额定电流，饱和电流不低于 40A，工作频率 50kHz 到 100kHz。
扁平线绕制，铁硅磁芯，1.35mH ±10%，25A 有效值额定电流，饱和电流不低于 40A，工作频率 50kHz 到 100kHz。
22kW 三相维也纳 PFC
扁平线绕制，复合磁芯，0.55mH ±10%，30A 有效值额定电流，饱和电流不低于 50A，工作频率 50kHz 到 100kHz。
扁平线绕制，复合磁芯，0.55mH ±10%，30A 有效值额定电流，饱和电流不低于 50A，工作频率 50kHz 到 100kHz。
3. 选型先看什么
峰值电流下的电感保持率
先评估 L@Ipk 和 DC bias 下的电感衰减，不要只看空载电感量。
先评估 L@Ipk 和 DC bias 下的电感衰减，不要只看空载电感量。
交流损耗
在 65-140kHz 下，趋肤效应和邻近效应可能让温升失控，即使 DCR 看起来并不高。
在 65-140kHz 下，趋肤效应和邻近效应可能让温升失控，即使 DCR 看起来并不高。
磁芯材料边界
铁硅粉芯在 11kW 单相场景中具备性价比；进入 22kW 三相重偏置场景时，需要评估 High Flux 或其它材料路线。
铁硅粉芯在 11kW 单相场景中具备性价比；进入 22kW 三相重偏置场景时，需要评估 High Flux 或其它材料路线。
热环境
样品台架通过不等于装机通过，密封壳体、风道、安装面和热路径都要纳入验证。
样品台架通过不等于装机通过，密封壳体、风道、安装面和热路径都要纳入验证。
4. 工程边界
以上数值来自本次公开资料，应作为工程参考而非所有项目的保证值。最终 PFC 电感选型仍需结合拓扑、开关频率、纹波电流、峰值电流、直流偏置、磁芯损耗、绕组交流损耗、绝缘要求、散热条件和验证数据确认。
