1. DCX 级在电源链路中的位置
AI 数据中心供电正在向更高电压母线演进，但 48V 仍然是机柜内 IT 负载的重要分配电压。IBC 级负责把 48V 母线变换到 12V，再供给后级 POL 或 VRM。因此 48V 到 12V DCX 变压器会成为损耗、热密度和布局约束集中的位置。
2. 三个设计结论
磁芯损耗可能主导
在固定匝比 DCX 级，近方波激励会把损耗重心从绕组 I²R 转向磁芯 B-H 回线损耗和涡流损耗。
在固定匝比 DCX 级，近方波激励会把损耗重心从绕组 I²R 转向磁芯 B-H 回线损耗和涡流损耗。
经典 Steinmetz 有边界
当占空比偏离 50%，或 SiC/GaN 快速边沿把磁通变化集中在更窄时间窗口时，正弦 Steinmetz 估算可能低估磁芯损耗。
当占空比偏离 50%，或 SiC/GaN 快速边沿把磁通变化集中在更窄时间窗口时，正弦 Steinmetz 估算可能低估磁芯损耗。
材料选择不能照搬电感逻辑
在对称小磁通摆幅、几乎无直流偏置的场景中，低损耗 MnZn 铁氧体可能比单纯追求高饱和磁密更关键。
在对称小磁通摆幅、几乎无直流偏置的场景中，低损耗 MnZn 铁氧体可能比单纯追求高饱和磁密更关键。

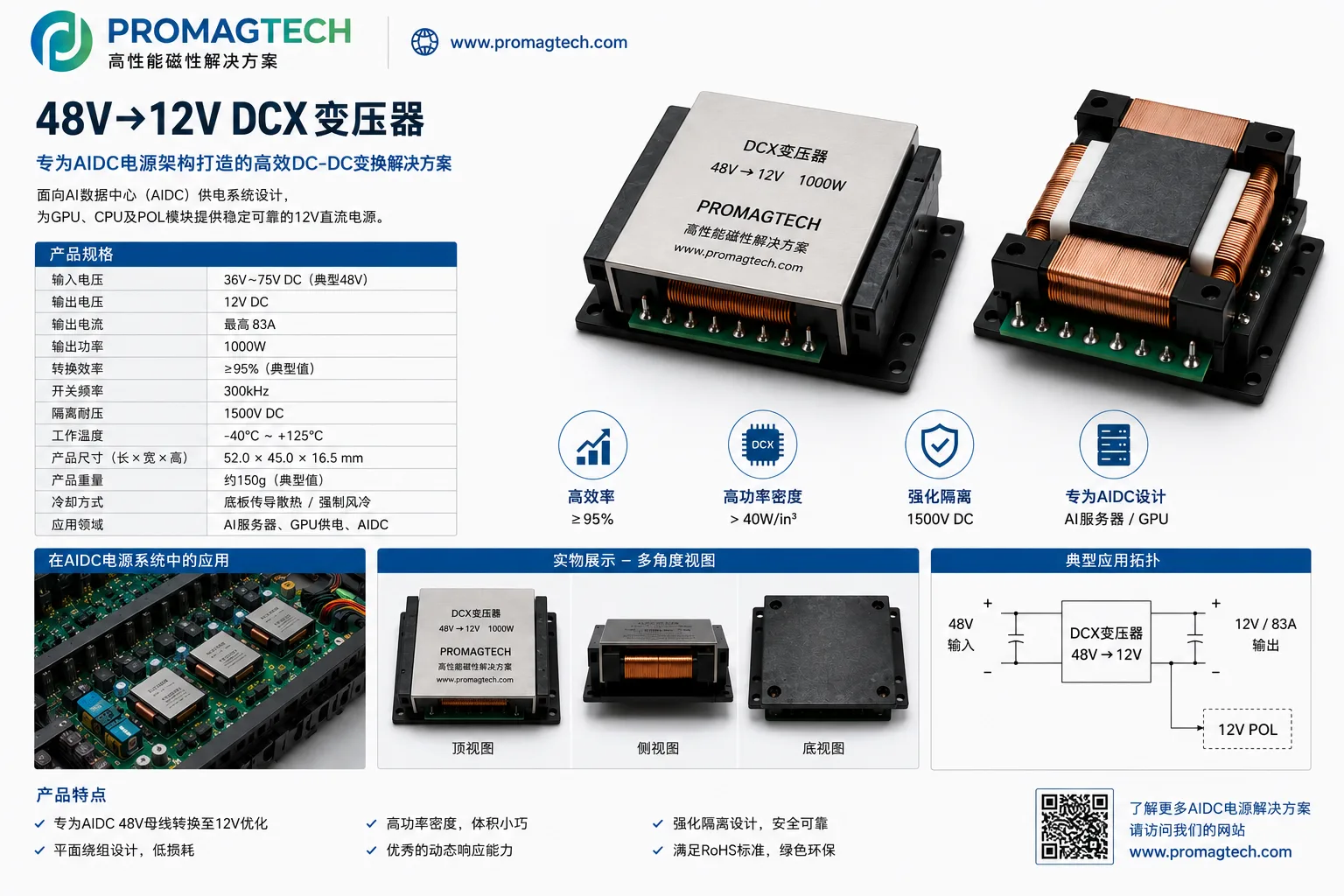

3. 资料中公开的产品边界
输入与输出
输入 36V 到 75V DC，典型 48V；输出 12V DC；最高 83A 输出电流；输出功率 1000W。
输入 36V 到 75V DC，典型 48V；输出 12V DC；最高 83A 输出电流；输出功率 1000W。
效率与频率
公开资料列出的典型转换效率不低于 95%，开关频率为 300kHz。
公开资料列出的典型转换效率不低于 95%，开关频率为 300kHz。
隔离与热设计
1500V DC 隔离，工作温度 -40°C 到 +125°C，冷却方式为底板导热或强制风冷。
1500V DC 隔离，工作温度 -40°C 到 +125°C，冷却方式为底板导热或强制风冷。
应用领域
用于 AI 服务器、GPU 供电、AIDC 电源，以及 48V 母线到 12V 中间电源轨的变换。
用于 AI 服务器、GPU 供电、AIDC 电源，以及 48V 母线到 12V 中间电源轨的变换。
4. 工程边界
以上数值来自本次公开资料，应作为工程参考而非所有项目的保证值。最终变压器选型仍需结合拓扑、匝比、开关波形、占空比行为、磁通摆幅、散热路径、绝缘要求、PCB 布局和验证数据确认。对 DCX 损耗分析而言，不能只问“铜损是多少”，还要问“磁芯实际承受的波形是什么”。
下载 PDF 技术报告
下载谱磁科技 DCX 变压器损耗分析中文报告，用于内部设计评审或供应商沟通。
