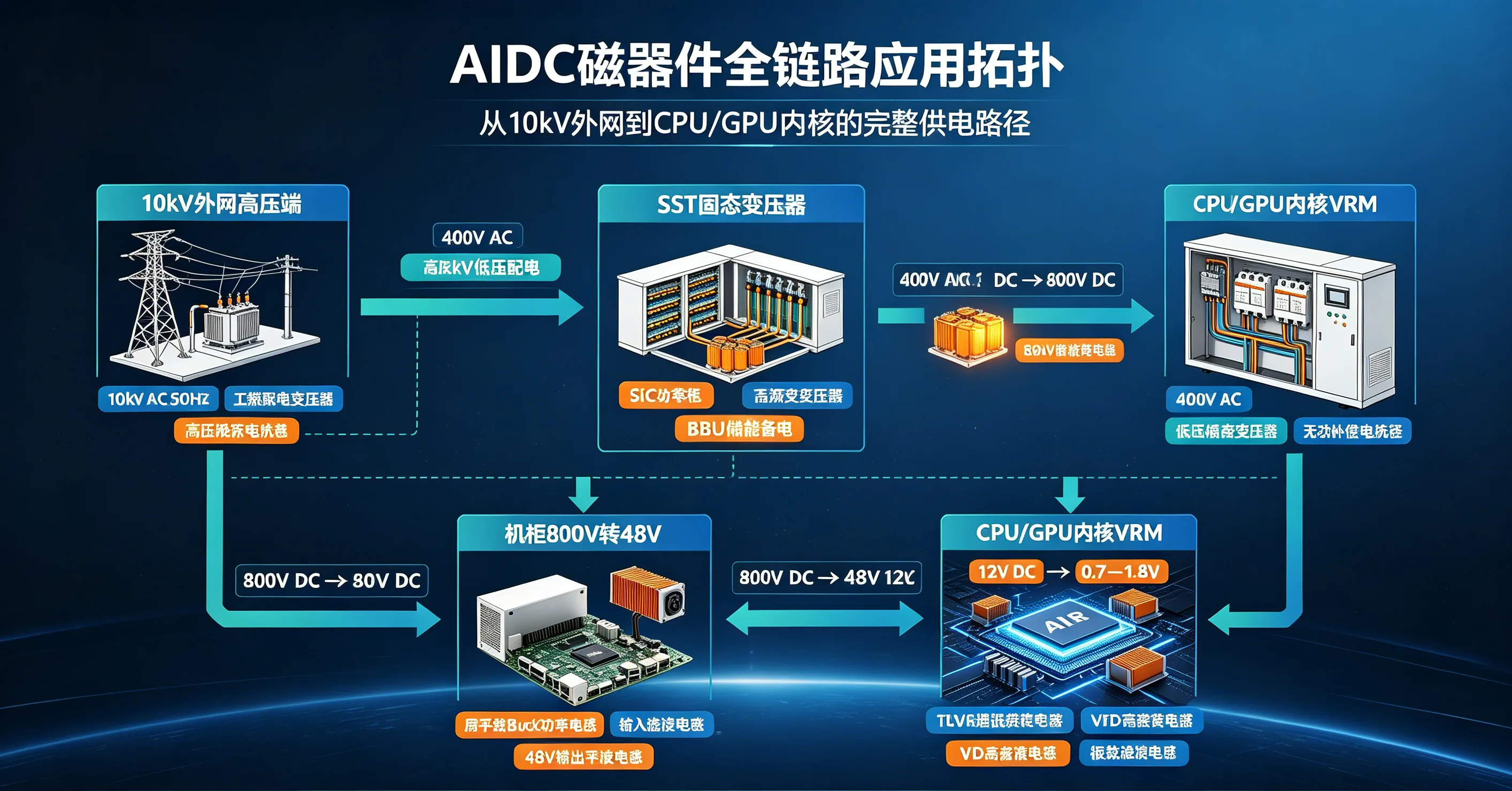

AIDC 磁器件全链路应用拓扑

1. 为什么要看全链路

AI数据中心功率密度持续提升，磁器件分布在多个变换层级。如果只评估单个变压器或单个电感，容易遗漏上游绝缘应力、中间母线电流、下游VRM纹波和EMI约束。

10kV外网高压端
高压配电和升压/隔离阶段需要评审变压器、高压绝缘和可靠性边界。

SST与800V直流母线
固态变压器系统可能涉及SiC功率模块、高频变压器、储能接口和直流母线电感。

机柜800V转48V
母排电感、输入滤波电感和48V输出滤波电感支撑机柜级大电流变换。

CPU/GPU内核VRM
TLVR、VDD、VDDQ和滤波电感需要按低压大电流瞬态需求评审。

每个磁器件都应放回真实电气位置评估：电压应力、RMS电流、纹波电流、峰值电流、开关频率、散热条件、绝缘要求、PCB或母排接口、EMI滤波功能和验证计划。

同样叫“电感”或“变压器”，在全链路不同位置上的设计约束完全不同。高压输入磁件、800V直流母线电感和处理器VRM电感不能用同一张检查表评审。

本资料是应用拓扑指南，用于识别磁器件使用位置和应提出的工程问题。最终规格必须结合客户拓扑、功率等级、电压范围、电流波形、热设计、绝缘标准和样品验证记录确认。

下载AIDC磁器件全链路应用拓扑中文资料，用于内部架构评审或供应商沟通。
