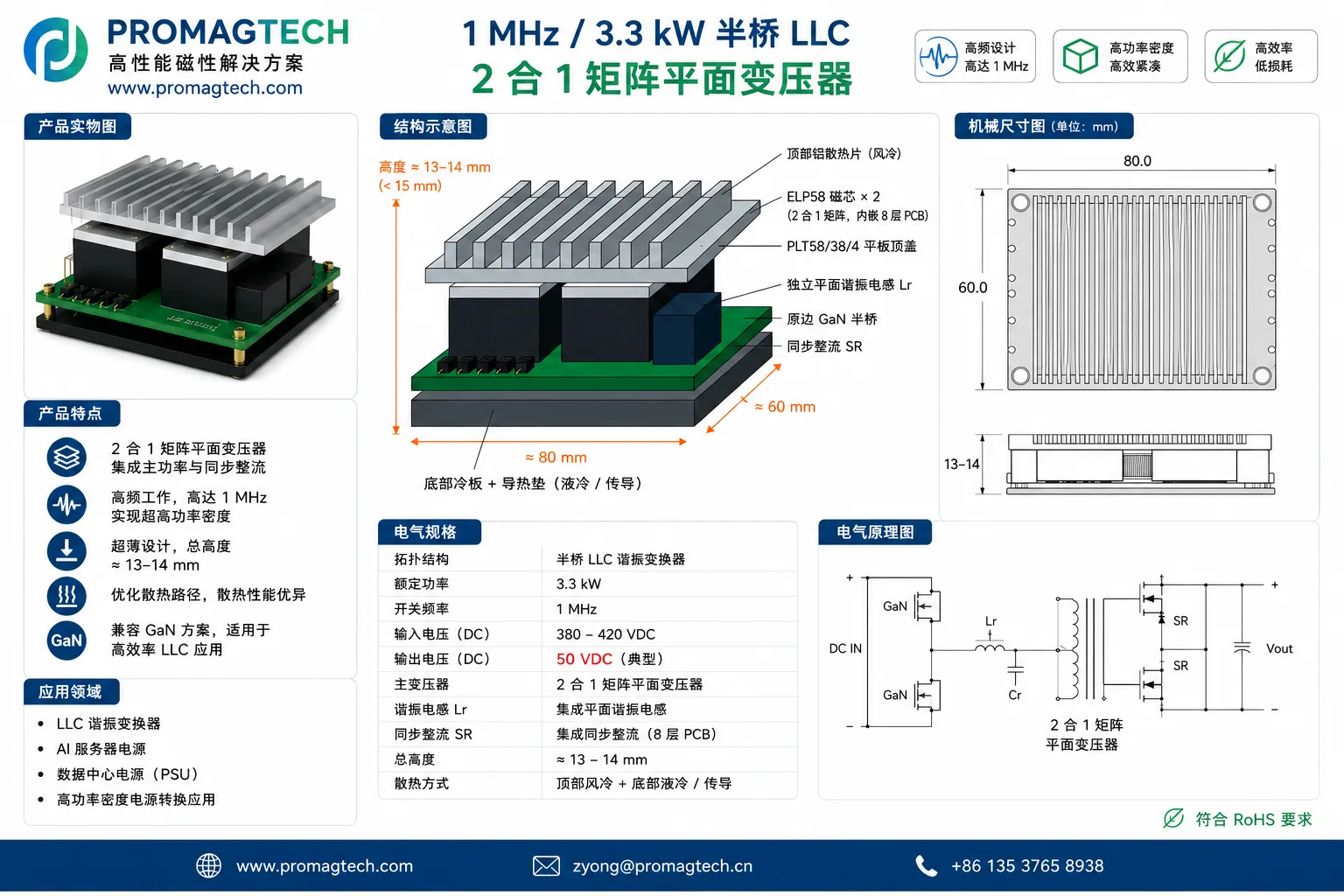

1MHz / 3.3kW 矩阵平面变压器技术应用文章

1. 公开设计范围

资料将该器件定义为 1MHz / 3.3kW 半桥 LLC 谐振变压器，面向 800V HVDC AI数据中心 DCX级应用。公开规格中给出的参考输入范围为 380-420VDC，典型输出为 50VDC。

拓扑结构
半桥LLC谐振变压器，并需要同步评估集成平面谐振电感Lr。

功率与频率
资料标注额定功率3.3kW，开关频率1MHz。

结构路线
2合1矩阵平面变压器，ELP58磁芯 x2，PLT58/38/4平板顶盖参考。

散热路径
顶部铝散热片风冷，底部冷板液冷或传导散热。

矩阵平面结构用于降低高度、缩短大电流路径，并提升高频绕组几何的一致性。资料中机械外形约为 80mm x 60mm，总高度目标约 13-14mm。但低高度只有在交流损耗、均流、绝缘、漏感和热路径同时达标时才有工程价值。

类似高频数据中心电源项目，需要确认LLC工作点、变比、励磁电感、谐振电感、绕组RMS与峰值电流、铜厚、PCB层叠、绕组间电容、漏感、爬电距离、电气间隙、耐压要求、导热界面材料和冷却条件。

本页面是公开技术应用资料摘要。最终可行性、损耗、温升、绝缘裕量和量产工艺，需要结合项目拓扑、波形、PCB层叠、磁材、冷却条件、机械包络和样品验证记录确认。

下载中文版 1MHz / 3.3kW 矩阵平面变压器技术应用文章，用于工程评审和供应商沟通。
