500A大电流电感怎么设计?从磁路、绕组到热验证

先给结论:500A电感不是把磁芯做大就结束,必须同时闭合磁路、直流偏置、AC损耗、端子均流和热路径。

面向AI服务器电源、AIDC、储能、PFC、DC-DC及高功率密度磁件工程团队的工程评审方法。

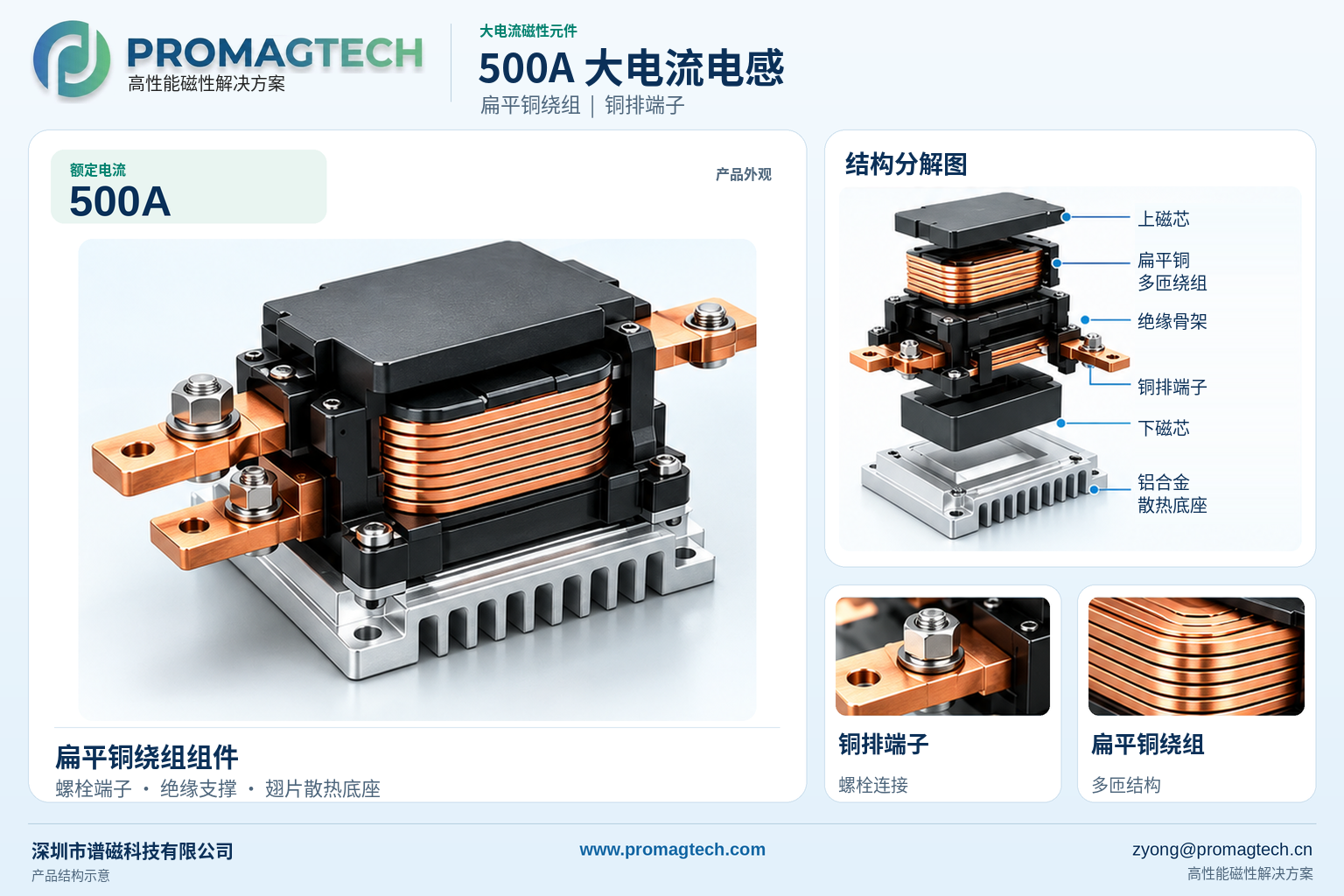

500A大电流电感,包含扁平铜线绕组、铜排端子和铝合金散热底座

1. 先冻结工况:500A到底代表什么

工程上最容易出错的地方,是把“500A”当成一个完整规格。设计输入至少应拆成峰值电流 Ipeak、直流分量 IDC、纹波电流 RMS 值 Irms、纹波频率及谐波、目标电感 L0 与 L500、工作温度、冷却边界、允许温升、外形高度和端子方式。500A DC Bias 与 500A RMS 纹波是完全不同的热负荷,不能混用。

电流
IDC、Ipeak、Irms、纹波频率与占空比
电感目标
L(0A)、L(目标电流)、允许跌落和容差
热边界
环境温度、风冷或冷板、允许温升
机械与验证
外形、端子、仪器量程、扫流速率、稳态时间和接线

2. 磁路设计:气隙、安匝数与储能要一起算

对于带气隙电感,不能只看磁芯截面积 Ae。匝数 N、有效磁路长度 le、气隙 lg、气隙边缘磁通、材料 B-H 曲线和温度都会改变最终结果。气隙增加通常能提高直流偏置裕量,但会降低电感;为补回电感而增加匝数,又会拉长铜线、增大 DCR 和漏磁。

安匝数
NI = N × I;两匝、500A = 1,000 A·turns。
储能
E = 1/2 × L × I²;L=5µH、I=500A时,E=0.625J,仅为示例。
气隙主导估算
L ≈ μ0 × N² × Ae / lg,仍需结合漏磁与实际结构修正。

储能示例只用于建立数量级直觉,不代表具体项目目标值。实际设计还要把气隙边缘磁通放大、磁芯局部饱和、装配公差和温度漂移纳入仿真与样品验证。随附资料中的 800V/800kHz 矩阵变压器数据仅作为结构参考,不是本500A电感的性能证据。

3. 材料选择:高饱和磁通密度不是唯一答案

材料选择要围绕工作频率、磁通摆幅、直流偏置、温度和制造方式展开。铁氧体、金属磁粉、非晶和纳米晶路线各有不同的损耗、气隙、应力、一致性和封装问题。

材料路线可能优势500A设计中必须追问
MnZn铁氧体高频损耗窗口、形状丰富、供应成熟大气隙、边缘磁通、温度下B-H曲线与机械强度
金属磁粉芯分布式气隙、直流偏置友好目标频率/磁通下 Pcv、牌号一致性和尺寸公差
非晶部分高磁通摆幅场景可提供较高 Bs高频损耗、磁致伸缩、加工应力与噪声
纳米晶高磁导率及潜在的温度/损耗优势储能气隙、脆性、封装应力和实际封装温度

4. 绕组与损耗:低DCR不等于低总损耗

铜的截面积、路径长度、端子过渡、并联分支对称性、层间电场、磁场方向以及冷却界面要一起设计。小纹波储能电感可优先考虑厚铜排或扁铜带降低 DCR;高频纹波则应评估薄层并联、叠层铜箔、层间换位或场平衡结构对 RAC 的影响。

RDC示例500A下 P=I²R工程含义
5µΩ1.25W仍需叠加端子、AC和磁芯损耗
10µΩ2.50W每10µΩ误差都会变成2.5W热
20µΩ5.00W冷却边界不强时可能已经显著
50µΩ12.50W通常不能只靠自然散热消化

总损耗应按 Ptotal = Pcore + PDC + PAC + Pterminal + Pinterface 闭合。铜电阻会随温度上升;铜在100kHz的趋肤深度约0.21mm,在1MHz约0.066mm。并联路径不能只按总截面积相加判断,应使用对称端子、接近的路径长度、开尔文四线测量,并在目标电流下检查分支压降或温升。

5. 磁芯与绕组必须联动:结构与热路径

单磁路 + 单根扁铜
低纹波、极低DCR、结构简单;注意气隙边缘场和厚铜高频AC损耗。
多层薄铜并联
适合高频纹波和高功率密度;确认层间均流、端接、绝缘和压合公差。
多磁柱/叠芯阵列
分摊截面、热和机械高度;控制磁路与气隙一致性。
连续或成形铜路径
减少外部汇流排;评估成形公差、毛刺、接头热阻和可维修性。

热设计应从磁芯、绕组、端子和接口发热源一直追到冷却边界。绕组贴合冷板或壳体时,绝缘厚度、界面压力、导热垫压缩率、铜片平面度和毛刺都属于电气与机械设计的一部分。

6. 验证路线:把“能做到”变成可复测证据

验证门方法输出证据
磁路与偏置0A→目标电流扫流,记录 L-I 与饱和迹象L(500A)/L(0A)、软饱和拐点和重复性
RDC与均流开尔文四线、端子压降、分支热像或传感器冷态/热态RDC、分支电流或温升差
AC损耗目标频率和纹波波形下阻抗/损耗扫描RAC(f)、PAC和谐波敏感性
热稳态指定环境、冷却和安装条件下保持至稳态绕组、磁芯、端子热点和温升裕量
结构与制造气隙、平面度、毛刺、焊接/压接、绝缘检查尺寸记录、截面/拉力及电气判据
量产能力关键参数SPC、首件和批次抽检公差窗口、批间离散和放行标准
证据边界:PROMAGTECH报告的开发示例在指定500A直流偏置测试条件下,开发样品的电感保持率 L(500A) / L(0A) ≥ 90%。该结果只对应特定磁材、磁路、气隙、绕组、安装和测试设置,不是所有产品的通用额定值。样品通过也不等于量产放行。

7. 常见问题

500A电感应该有几匝?

不能只由电流决定。匝数由目标 L、Ae、le、气隙、材料 B-H 曲线和窗口空间共同决定,再与铜损和温升约束迭代。

低DCR是不是就代表低损耗?

不是。低DCR只覆盖直流铜损的一部分;高频 RAC、端子接触、磁芯损耗和局部热点仍可能主导。

500A测试结果能否直接写成500A额定电流?

不能脱离边界。必须明确是 DC Bias 还是 RMS、频率、AC纹波、温度、冷却和稳态条件,并完成样品与量产边界验证。

下载中文 PDF 技术文章

PMT-DOC-2026-0921-01 · Rev A/1 · PDF包含完整表格、常见问题和500A设计评审最少数据包。

下载中文 PDF

提交500A电感参数给谱磁评审
