1. 先定义真实工作点
没有一种磁粉芯在所有维度都最优。有效的比较必须基于真实工作点：额定和峰值电流下所需感量、电流纹波、开关频率、允许温升、尺寸和成本。材料家族数据只能用于初筛，最终牌号和磁导率必须按对应datasheet复核。

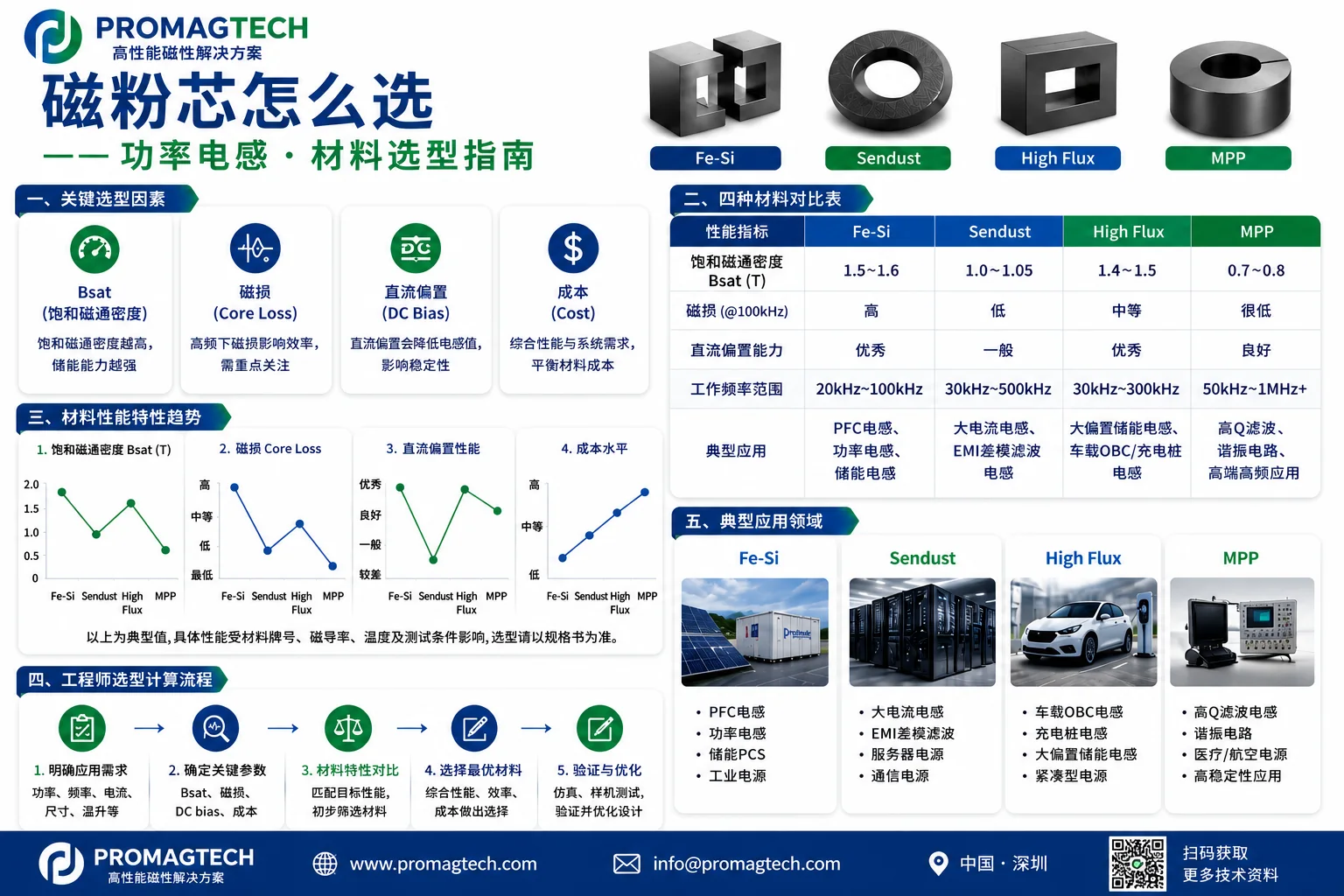

2. 四类材料的工程定位
饱和磁密能力较高、相对材料成本低，但必须重点评审磁损。
在损耗、偏置、噪声和成本之间较均衡，常用于PFC和滤波设计评估。
当紧凑尺寸和较强DC bias保持是主要约束时，通常会纳入比较。
当成本和偏置条件允许时，常用于低损耗、高Q和温度稳定性要求。
3. DC bias和磁损必须一起检查
利用所选牌号的磁导率-磁场强度曲线，估算负载下的感量保持；再按实际频率、磁密摆幅和温度，使用厂商损耗数据估算磁损。只看初始磁导率或初始AL，不能完成匝数设计。
4. 工程选型与DVP
先定义L、额定与峰值电流、纹波、频率、热和机械限制；估算储能；选择材料与磁导率；使用偏置后的AL计算匝数；再迭代DC bias、磁损、铜损和温升。样品阶段应按项目需要验证带偏置感量、Isat定义、DCR、磁损或温升、批次离散和宽温表现。
5. 常见问题（FAQ）
磁粉芯和带气隙铁氧体怎么选？
当电感需要在较宽直流电流范围内储能，并希望感量逐步下降时，通常会评估磁粉芯；带气隙铁氧体可能更适合部分高频或低损耗工作点。最终应按偏置后感量、纹波磁密、损耗、温度和成本共同判断。
为什么PFC电感经常使用磁粉芯？
PFC电感可能在较大直流偏置和电流纹波下覆盖宽负载范围。分布式气隙磁粉芯可提供较平缓的感量下降，但带气隙铁氧体并非一定不适用；最终材料取决于拓扑、频率、储能、损耗和热边界。
Sendust和Kool Mµ是一回事吗？
Sendust指Fe-Si-Al铁硅铝材料家族，Kool Mµ是Magnetics公司在该家族中的商品名。不同厂商的同类牌号不能自动互换，因为磁导率、损耗、偏置曲线和涂层体系可能不同。
High Flux和MPP都含镍，差别在哪里？
High Flux属于铁镍材料家族，通常具有较高饱和磁密和较强直流偏置能力；MPP属于镍铁钼材料家族，通常用于低损耗、高Q和温度稳定性要求。准确表现取决于牌号、磁导率、频率和温度。
磁粉芯需要留外部气隙吗？
通常不需要。磁粉芯内部已经具有分布式气隙。额外增加集中气隙可能引入边缘磁通和局部绕组损耗，除非经过磁路设计验证，否则不应默认增加。
怎样快速估算DC bias下的感量？
根据匝数、电流和磁路长度计算工作磁场强度，再从选定牌号的直流偏置曲线读取剩余磁导率。将该比例用于修正初始AL或感量，并用厂商模型与样品测量复核。
高温会影响磁粉芯吗？
会。磁导率、磁损和长期稳定性都会随材料家族、牌号、频率和温度变化。宽温项目应使用所选厂商的温度曲线，并在样品上确认感量、损耗和温升。
磁导率相同应该选择哪种材料？
标称磁导率相同不代表材料可以互换。应比较实际波形下的直流偏置保持、损耗、饱和裕量、温度特性、噪声要求、尺寸、涂层和成本后再选择牌号。
