1. CLLC 变压器位于哪里

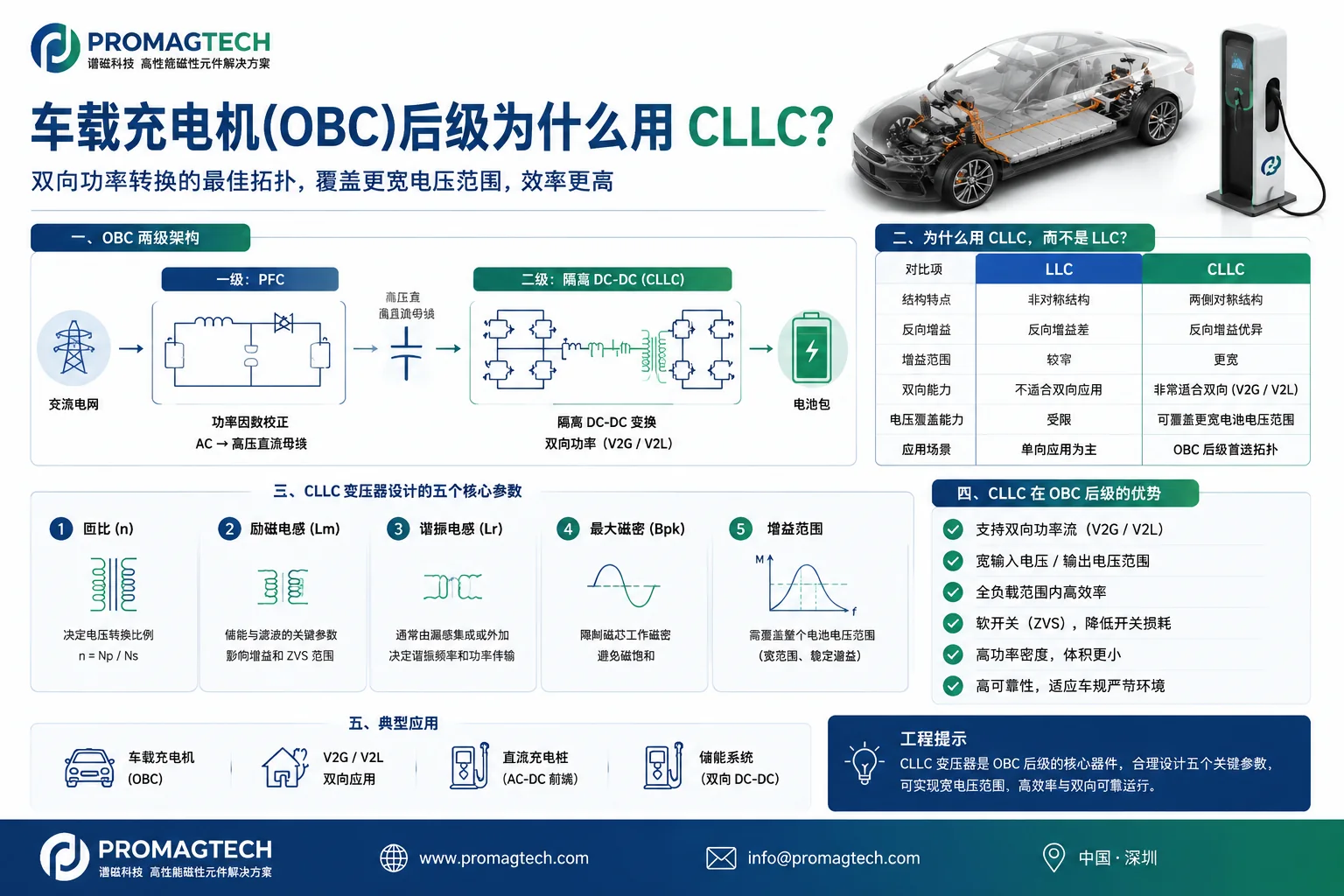

典型800V OBC由PFC前级建立高压直流母线，再由隔离后级在母线与动力电池之间转换能量。需要V2G或V2L时，后级必须双向传输功率。CLLC是这一应用中常被评估的谐振拓扑之一。
2. 五个参数必须联合设计
应按实际母线和电池电压窗口确定，不能只看单一标称点。
影响环流、ZVS裕量与增益特性。
可外置，也可设计成变压器的可控漏感。
需覆盖双向波形和温度边界并保留饱和裕量。
由Lm/Lr、Cr、频率范围、负载和寄生参数共同决定。
3. 绕组、绝缘与热设计边界
平面或扁平线结构可以提供更一致的几何尺寸和可控热路径，但不等于天然低损耗。铜厚、层间排布、邻近效应、原副边电容、漏感对称性、爬电距离和局部放电必须一起评审。
4. 放行前的 DVP 基线
样品阶段需对齐Lm、两侧漏感及对称性、谐振频率、Bpk裕量、ZVS、双向增益、效率、温升、绝缘电阻、耐压和局部放电的测量方法与判据。PDF中的数值属于设计示例，项目验收应以获批规格和实测记录为准。
5. 常见问题（FAQ）
CLLC 和 LLC 到底差在哪？
LLC采用主要面向单向变换优化的不对称谐振腔。CLLC在副边增加谐振支路，形成更对称的谐振腔，可支持正反向功率流。最终拓扑仍需按增益范围、控制策略和工作边界选择。
为什么 OBC 后级越来越要双向？
V2G和V2L功能要求隔离DC-DC后级能够双向传输功率。CLLC因对称谐振腔可支持双向增益而常被纳入评估，但效率必须覆盖实际电压和负载范围进行验证。
谐振电感要不要集成进变压器？
可以把谐振电感设计为变压器的可控漏感，以减少器件数量和体积。这会提高绕组与磁芯结构控制难度，正反向漏感目标及其对称性必须通过样品验证。
电池电压范围很宽，增益怎么覆盖？
需要用Lm与Lr的比值和工作频率范围共同覆盖目标增益窗口。更宽的增益范围可能牺牲轻载调节、环流和效率，因此应在系统设计阶段联合权衡。
平面还是绕线变压器？
平面结构可在高频下支持低轮廓、几何一致性和可控漏感；绕线结构可能更适合高匝比或成本敏感项目。最终选择取决于频率、绝缘、铜损、热路径、体积和产量。
800V 隔离要特别注意什么？
需评审加强绝缘、爬电距离、电气间隙，以及匝间和层间的局部放电。耐压测试本身不能证明长期绝缘寿命，最终判据应由项目安规文件和验证计划定义。
变压器和谐振腔谁先定？
两者应联合定义。匝比、Lm和Lr会直接影响Cr、增益范围、谐振频率和ZVS表现。脱离电路单独冻结变压器规格，容易造成系统返工。
找谱磁能定制哪些参数？
谱磁可评审匝比、励磁电感、集成漏感及对称度、磁密裕量、平面或扁平线绕组结构、绝缘与局部放电方案、限高和温升目标。最终性能以获批图纸、样品和DVP记录为准。
